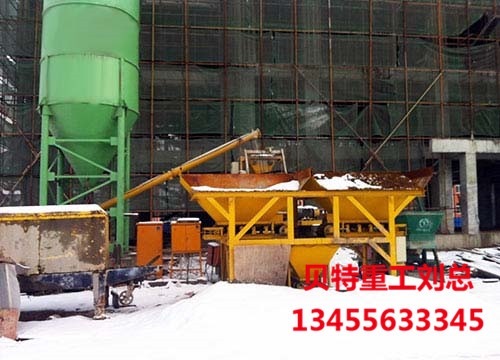

HZS35混凝土攪拌站
HZS35混凝土攪拌站
添加時間：2017-5-18 9:39:19 瀏覽量：
| 濰坊市貝特工程機械有限公司 | |||
| HZS35混凝土攪拌站配置 | |||
| 序號 | 名稱 | 技術參數、規格及說明 | 備注 |
| 1 | 攪拌系統 | l、型號：JS750 | 減速機：山東淄博 |
| 2、型式：雙臥軸強制式 | 電機：國內名牌 | ||
| 3、進料容量：1200L | 氣缸：亞德客 | ||
| 4、出料容量：750 L | |||
| 5、卸料高度：3.8 m | |||
| 6、攪拌電機：(Y220L-4) 30kW | |||
| 7、減速機：JS750 減速機 | |||
| 8、攪拌葉片、襯板：耐磨材料 | |||
| 9、卸料氣缸：SC125×250-CA-Y 1件 | |||
| 系統說明： | |||
| l、攪拌機設計合理，攪拌時問短、消耗低、噪聲小、易損件壽命長�！� | |||
| 2、攪拌葉片與襯板均使用耐磨材料，經久耐用，拆卸更換方便�！� | |||
| 3、采用氣缸卸料，方便快捷。料門下備有適合砼攪拌運輸車的料斗、出料迅速�！� | |||
| 2 | 控制系統 | 電氣控制系統由電腦主機、顯示器，打印機、通信電纜等組成。 | 控制系統：思偉 |
| l、運行與管理于一體，操作簡單方便。 | 打印機：愛普生 | ||
| 2、配料系統采用微機集中控制�！� | |||
| 3、攪拌站運行數據可保存10年以上，便于設置管理�！� | |||
| 4、配方可以用數字表示，方便用戶識別，配方數達幾十種�！� | |||
| 5、在脫離自動控制的情況下，手動操作系統仍能完成對攪拌站的控制，如配料，攪拌，卸料等工作�！� | |||
| 6、本系統強電與弱電部分作成一體，使安裝大為簡化，維護更為方便�！� | |||
| 系統說明： | |||
| 本系統具有性能先進，可靠性高，外型美觀等特點�？刂婆_采用人機工程學原理設計，操作舒適�！� | |||
| 3 | 提升系統 | 骨料提升系統采用提升料斗，由提升料斗、軌道、卷 | 電機：國內名牌 |
| 揚系統組成。 | |||
| l、提升斗容積：1200 L | |||
| 2、卷揚機功率：7.5 KW (YEZ41一4) | |||
| 系統說明： | |||
| 卷揚電機通過減速器帶動卷筒轉動，鋼絲繩經過滑輪牽引料斗沿軌道向上爬升，當爬升到一定高度時，料斗底部斗門上的一對滾輪進入上料架水平甬道，斗門自動打開，物料投入攪拌機內。 | |||
| 4 | 骨料稱量系統 | 骨料稱量系統由：骨料倉、機架、稱量斗、骨料輸送機、傳感器等組成。 | |
| 1、骨料倉 PL1200-2 | |||
| (1)容量4m3×2 | |||
| (2)輸送皮帶機：2條 | |||
| (3)電動滾筒：25500-2.2KW-1.25 2個 | |||
| 2、稱量斗 | |||
| (1)容量：1300L | |||
| (2)計量方式：累積計量 | |||
| (3)傳感器：1000kg×3 | |||
| (4)計量精度：±2％ | |||
| 3、皮帶輸送機 | |||
| (1) 皮帶規格：500mm | |||
| (2) 皮帶速度：1.25 m/s | |||
| (3)電動滾筒：25500-2.2KW-1.25 | |||
| 系統說明： | |||
| 骨料倉采用裝載機或上料皮帶機上料。骨料倉下部設有輸送皮帶機，將骨料送至稱量斗，稱量斗上吊掛四只傳感器，連同皮帶機、稱量斗、各種骨料依次累積稱量。骨料稱量放料由微機控制，保證精度。皮重超重微機能自動報警，再次稱量皮重自動回零。骨料配料完畢，由皮帶機送入提升斗內，提升斗沿軌道上升，將骨料卸入攪拌機內。 | |||
| 5 | 粉料計量系統 | 粉料稱量系統由粉料稱量斗、氣動蝶閥、傳感器等組成。 | 傳感器：廣州電測 |
| 1、粉料稱量斗： | |||
| (1)容積：580L。 | |||
| (2)稱量范圍：0～800kg | |||
| (3)稱量精度：±1％ | |||
| (4)傳感器：500kg×3 | |||
| 2、氣動蝶閥：DN273（自制） | |||
| 系統說明： | |||
| 粉料稱量采用全密封裝置，稱量斗通過3只傳感器稱量。稱量斗料門采用典型氣動蝶閥驅動門，開門靈活，密封嚴密。 | |||
| 6 | 供水系統 | 供水系統由：用戶自建水池、水泵、時間繼電器等組成。 | |
| l、水泵型號：65DWB35-5 電機功率：1.1 KW | |||
| 2、自建水池容積： 4m3 (或水箱) | |||
| 3、稱量精度：±1.5％ | |||
| 系統說明： | |||
| 水泵在控制系統的控制下，將水箱里的水泵出，經時間繼電器計量到預設數值時，泵停，使水流向攪拌機內。 | |||
| 7 | 供氣系統 | 氣動系統由空壓機、氣缸、電磁閥、氣路元件等組成。 | 空壓機：山東青島 |
| l、空壓機： 5.5Kw | |||
| 2、電磁閥 | |||
| 3、氣源處理件： | |||
| 系統說明： | |||
| l、控制攪拌機卸料門啟閉。 | |||
| 2、控制蝶閥使水泥流向攪拌機內。 | |||
| 3、控制水泥倉的破拱。 | |||
| 8 | 主樓支架 | 由梯子、平臺、護欄、鋼構支架等組成�！� | |
| 9 | 攏料斗 | 攏料斗安裝在攪拌機下面，攪拌好的混凝土經攏料斗流入混凝士運輸車�！� | |
| 10 | 螺旋輸送機 | (1)規格：Φ219×7000 | 減速機：志豪 |
| (2)數量：2條 | |||
| (3)輸送量： 45t/h | |||
| (4)電機功率：7.5Kw | |||
| 系統說明： | |||
| 1、粉料輸送采用全密封裝置，出料口與計量斗采用軟連接不影響計量精度。 | |||
| 2、接料口為萬向球節，可調節角度偏差，且密封性好。 | |||
| 3、螺旋葉片與筒體間隙小，傳輸效率高。 | |||
| 11 | 粉料倉 | 粉料倉： | 除塵：臨朐 |
| (1)容積：70m3 2個 | |||
| (2)除塵器：2個 | |||
| (3)料位計：4個 | |||
| 系統說明： | |||
| 粉料由粉料倉上部吹入，粉料倉頂部設有除塵裝置，減輕了粉料倉負荷壓力，并且防止了粉塵對空氣的污染。破拱裝置安置在錐部，與氣路系統、控制系統組合，可實時地對水泥進行自動破拱，也可手動破拱。 | |||
| 12 | 控制室 | 1、采用彩色夾心板，具有保溫、隔熱功能。 | |
| 2、空調(冷暖型) | |||
| 系統說明： | |||
| 控制室寬敞明亮，視野開闊 | |||
| 13 | 隨機 配件 | 1、隨機專用工具1套。 | |
| 2、使用說明書1套。 | |||
| 14 | 總功率 | 約65kW | |
